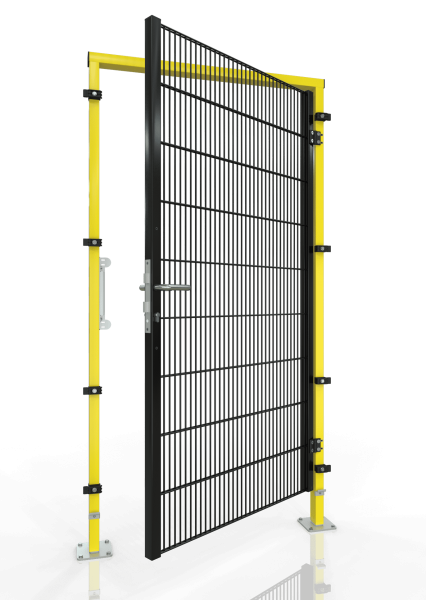

1 FLG. DREHTÜR DIN LINKS ECONFENCE® MEDIUM LINE BT01 1400x2400 RAL1021-9005
- Artikel-Nr.: TL22014019-BT01-4-1021-4-9005-M
-
Einsatzbereich:
Das Schutzzaun System ECONFENCE® MEDIUM LINE kann überall dort eingesetzt werden, wo erhöhter Personenschutz gefordert wird. Mit einer getesteten Stoßenergie von 1600 Joule ist er nicht nur stabil, sondern auch universell einsetzbar. Die ansprechende Pulverbeschichtung bringt auf Wunsch das corporate Design Ihres Unternehmens auch in die Produktion. Die rahmenlose Elementbauweise, die bei all unseren Produktlinien zum Einsatz kommt, garantiert ein Höchstmaß an Flexibilität. Nachträgliche Anpassungen, Gitterzuschnitte und Ausklinkungen sind im Handumdrehen erledigt.
Bestimmungsgemäße Verwendung:
Die Drehtür für Maschinenschutzgitter in der Türvariante BT01 ist als Bestandteil des Schutzgittersystems "ECONFENCE® MEDIUM LINE" in Verbindung mit einer geeigneten Verriegelungseinrichtung (i.S.v. DIN EN ISO 14119) für den Einsatz als bewegliche trennende Schutzeinrichtung zum Schutz von Personen gegen das Erreichen von Gefahrstellen an Maschinen und Anlagen bestimmt. Die Verriegelungseinrichtung selbst, sowie deren Befestigungszubehör sind nicht Bestandteil des Produkts und des Zertifikats.
Garantierte Sicherheit ab Werk / Produkt- und Anwendervorteile:
- Garantiert hohe Belastbarkeit – getestete Stoßenergie 1600 Joule (Nachweis durch Pendelschlagtest nach DIN EN ISO 14120)
- DGUV TEST – Baumustergeprüft – Konform MRL 2006/42/EG
- Elementzuschnitte vor Ort möglich durch rahmenlose Gitterkonstruktion
- Einfache und schnelle Montage der Schutzeinrichtung
- Betriebsanleitungen inklusive
- Auslieferung mit EG-Konformitätserklärung und CE-Kennzeichnung bei Bestellungen einer Schutzzaunanlage
| Produktart: | 1 flg. Drehtür |
| Türvariante: | BT01 |
| Systemhöhe: | 2400mm |
| Oberflächenveredelung: | Pulverbeschichtung |
| RAL-Farbton: | 9005 - Mattschwarz, 1021 - Rapsgelb |
| Materialart: | Stahl |
Technische Daten:
| Produktart: | 1-flügelige Drehtür |
| Anwendung: | Öffnungsrichtung : DIN links, vormontiert |
| Lieferumfang: | 2 x Türpfosten, Türtraverse, Türflügel, Montagezubehör inkl. Zubehörset zur Gitterbefestigung |
| Montagehöhe: | 2453 mm |
| Türflügelhöhe: | 2208 mm |
| Achsmaß: | 1408 mm |
| Durchgangsbreite: | 1260 mm |
| Türflügel: | Gitterelement mit seitlich verschweißtem Profilrahmen QR40 |
| Türfüllung: | Gittermaschenweite 19 x 190 mm, punktverschweißt |
| Verriegelung: | Außen und Innen Aluminiumklinke, im geschlossenen Zustand nicht abschließbar mit Vorschließfunktion zur Verhinderung von selbstständigem Schließen bei Aufenthalt im Gefahrenbereich |
| Bodenfreiheit: | 174 mm |
| Türpfosten-Maße: | 60 x 40 x 2 x 2400 mm |
| Fußplatten-Maße: | 140 x 140 x 8 mm, 30 mm höhenverstellbar, galvanische Verzinkung mit einer Blaupassivierung nach DIN EN ISO 19598 |
| Gewicht: | 70,2 Kg |
| Materialart: | Stahl |
| Oberflächenfinish: | hochwertig pulverbeschichtet |
| RAL-Farbton: | Pfosten + Traverse - RAL 1021 Rapsgelb / Türflügel - RAL 9005 Mattschwarz |
| Hersteller: | TIEMANN Schutz-Systeme GmbH |
| Produktmarke: | ECONFENCE® |
| Produktlinie: | MEDIUM LINE |
| Zertifizierungen: | Ja |
| CAD-Daten: | Ja |
